產品名稱：
美制JIC外螺紋/英管外螺紋直接頭
產品系列搜索
請選擇您想要尋找的相關產品系列
產品描述

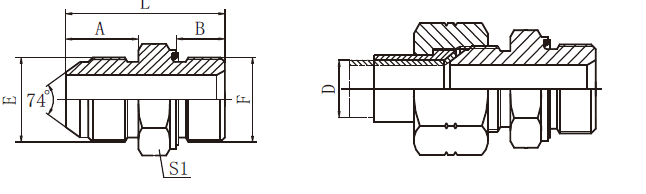

| 訂貨號 | 螺 紋 | 膠 墊 | 尺 寸 | ||||
| E | F | F端 | A | B | L | S1 | |
| AJ3-04CS | 7/16"X20 | G1/4"X19 | CS-B04 | 14 | 12 | 34 | 19 |
| AJ3-04-06CS | 7/16"X20 | G3/8"X19 | CS-B06 | 14 | 12 | 34.5 | 22 |
| AJ3-06-04CS | 9/16"X18 | G1/4"X19 | CS-B04 | 14.1 | 12 | 34 | 19 |
| AJ3-06CS | 9/16"X18 | G3/8"X19 | CS-B06 | 14.1 | 12 | 34.5 | 22 |
| AJ3-06-08CS | 9/16"X18 | G1/2"X14 | CS-B08 | 14.1 | 14 | 41 | 27 |
| AJ3-08-04CS | 3/4"X16 | G1/4"X19 | CS-B04 | 16.7 | 12 | 37 | 22 |
| AJ3-08-06CS | 3/4"X16 | G3/8"X19 | CS-B06 | 16.7 | 12 | 37.5 | 22 |
| AJ3-08CS | 3/4"X16 | G1/2"X14 | CS-B08 | 16.7 | 14 | 43.5 | 27 |
| AJ3-10-08CS | 7/8"X14 | G1/2"X14 | CS-B08 | 19.3 | 14 | 46.5 | 27 |
| AJ3-10-12CS | 7/8"X14 | G3/4"X14 | CS-B12 | 19.3 | 16 | 47.5 | 32 |
| AJ3-12-08CS | 1.1/16"X12 | G1/2"X14 | CS-B08 | 21.9 | 14 | 48.5 | 30 |
| AJ3-12CS | 1.1/16"X12 | G3/4"X14 | CS-B12 | 21.9 | 16 | 50 | 32 |
| AJ3-12-16CS | 1.1/16"X12 | G1"X11 | CS-B16 | 21.9 | 18 | 56 | 41 |
| AJ3-16-12CS | 1.5/16"X12 | G3/4"X14 | CS-B12 | 23.1 | 16 | 53 | 36 |
| AJ3-16CS | 1.5/16"X12 | G1"X11 | CS-B16 | 23.1 | 18 | 57 | 41 |
| AJ3-16-20CS | 1.5/16"X12 | G1.1/4"X11 | CS-B20 | 23.1 | 20 | 61 | 50 |
| AJ3-20-16CS | 1.5/8"X12 | G1"X11 | CS-B16 | 24.3 | 18 | 58 | 46 |
| AJ3-20CS | 1.5/8"X12 | G1.1/4"X11 | CS-B20 | 24.3 | 20 | 62 | 50 |
| AJ3-20-24CS | 1.5/8"X12 | G1.1/2"X11 | CS-B24 | 24.3 | 22 | 64 | 55 |
| AJ3-24-20CS | 1.7/8"X12 | G1.1/4"X11 | CS-B20 | 27.5 | 20 | 65.5 | 50 |
| AJ3-24CS | 1.7/8"X12 | G1.1/2"X11 | CS-B24 | 27.5 | 22 | 67.5 | 55 |
注：螺母及襯套需另行訂貨，配用螺母及襯套分別選用SJN、SJS。
