產品名稱：

90°彎曲接頭

產品系列搜索

請選擇您想要尋找的相關產品系列

產品描述

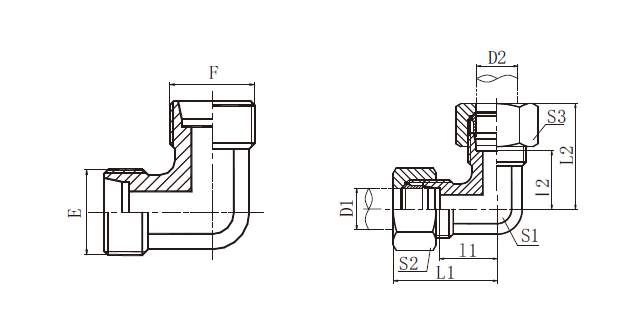

訂貨號	螺紋		鋼管外徑		尺寸					工作壓力 MPa
訂貨號	E	F	D1	D2	l1	L1	S1	S2	S3	工作壓力 MPa
A0-12/9	M12X1.5	M12X1.5	6	6	12	27	12	14	14	31.5 輕系列 L
A0-14/9	M14X1.5	M14X1.5	8	8	14	29	12	17	17
A0-16/9	M16X1.5	M16X1.5	10	10	15	30	14	19	19
A0-18/9	M18X1.5	M18X1.5	12	12	17	32	17	22	22
A0-22/9	M22X1.5	M22X1.5	15	15	21	36	19	27	27
A0-26/9	M26X1.5	M26X1.5	18	18	23.5	40	24	32	32
A0-30/9	M30X2	M30X2	22	22	27.5	44	27	36	36	16 輕系列 L
A0-36/9	M36X2	M36X2	28	28	30.5	47	36	41	41
A0-45/9	M45X2	M45X2	35	35	34.5	56	41	50	50
A0-52/9	M52X2	M52X2	42	42	40	63	50	60	60
A1-14/9	M14X1.5	M14X1.5	6	6	16	31	12	17	17	63 重系列 S
A1-16/9	M16X1.5	M16X1.5	8	8	17	32	14	19	19
A1-18/9	M18X1.5	M18X1.5	10	10	17.5	34	17	22	22
A1-20/9	M20X1.5	M20X1.5	12	12	21.5	38	17	24	24
A1-22/9	M22X1.5	M22X1.5	14	14	22	40	19	27	27
A1-24/9	M24X1.5	M24X1.5	16	16	24.5	43	24	30	30	40 重系列 S
A1-30/9	M30X2	M30X2	20	20	26.5	48	27	36	36
A1-36/9	M36X2	M36X2	25	25	30	54	36	46	46
A1-42/9	M42X2	M42X2	30	30	35.5	62	41	50	50
A1-52/9	M52X2	M52X2	38	38	41	72	50	60	60	重系列31.5

注：如需帶卡套及螺母整套訂貨，則請在代號后加“/A”,如A0-30/A。如需不銹鋼304材料，請在訂貨號后加SS，不銹鋼316L材料，請在訂貨號后加SSB。
