產品名稱：
直通變徑接頭
產品系列搜索
請選擇您想要尋找的相關產品系列
產品描述

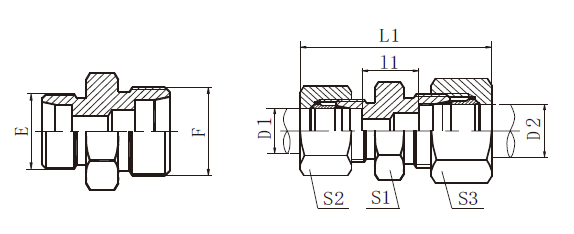

| 訂貨號 | 螺 紋 | 鋼管外徑 | 尺 寸 | 工作壓力 MPa | ||||||
| E | F | D1 | D2 | l1 | L1 | S1 | S2 | S3 | ||
| A0-12-14 | M12X1.5 | M14X1.5 | 6 | 8 | 40 | 11 | 14 | 15 | 17 | 31.5 輕系列 L |
| A0-12-16 | M12X1.5 | M16X1.5 | 6 | 10 | 41 | 12 | 17 | 15 | 19 | |
| A0-12-18 | M12X1.5 | M18X1.5 | 6 | 12 | 42 | 13 | 19 | 15 | 22 | |
| A0-14-16 | M14X1.5 | M16X1.5 | 8 | 10 | 41 | 13 | 17 | 17 | 19 | |
| A0-14-18 | M14X1.5 | M18X1.5 | 8 | 12 | 42 | 13 | 19 | 17 | 22 | |
| A0-16-18 | M16X1.5 | M18X1.5 | 10 | 12 | 43 | 14 | 19 | 19 | 22 | |
| A0-16-22 | M16X1.5 | M22X1.5 | 10 | 15 | 44.5 | 15 | 24 | 19 | 27 | |
| A0-16-26 | M16X1.5 | M26X1.5 | 10 | 18 | 46 | 15.5 | 27 | 19 | 32 | |
| A0-18-22 | M18X1.5 | M22X1.5 | 12 | 15 | 44.5 | 15 | 24 | 22 | 27 | |
| A0-18-26 | M18X1.5 | M26X1.5 | 12 | 18 | 46 | 15.5 | 27 | 22 | 32 | |
| A0-18-30 | M18X1.5 | M30X2 | 12 | 22 | 48 | 17.5 | 32 | 22 | 36 | |
| A0-22-26 | M22X1.5 | M26X1.5 | 15 | 18 | 47.5 | 16.5 | 27 | 27 | 32 | 16 輕系列 L |
| A0-22-30 | M22X1.5 | M30X2 | 15 | 22 | 49.5 | 18.5 | 32 | 27 | 36 | |
| A0-26-30 | M26X1.5 | M30X2 | 18 | 22 | 50 | 18 | 32 | 32 | 36 | |
| A0-26-36 | M26X1.5 | M36X2 | 18 | 28 | 51.5 | 19 | 41 | 32 | 41 | |
| A0-30-36 | M30X2 | M36X2 | 22 | 28 | 53.5 | 21 | 41 | 36 | 41 | |
| A0-30-45 | M30X2 | M45X2 | 22 | 35 | 58.5 | 21 | 46 | 36 | 50 | |
| A0-36-45 | M36X2 | M45X2 | 28 | 35 | 59 | 21 | 46 | 41 | 50 | |
注：如需帶卡套及螺母整套訂貨，則請在代號后加“/A”,如A0-30/A。如需不銹鋼304材料，請在訂貨號后加SS，不銹鋼316L材料，請在訂貨號后加SSB。
