產品名稱：

三通球閥

產品系列搜索

請選擇您想要尋找的相關產品系列

產品描述

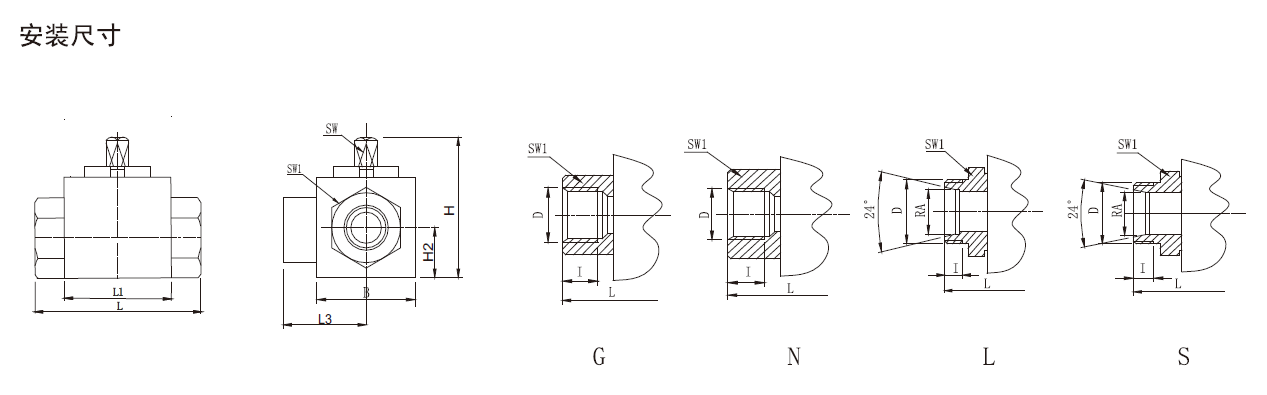

整體規格：（單位mm）

DN	PN	L1		B		H1	H2		H		M		SW
4	315	36		28		32	13		44.5		M5		9
6	315	36		28		32	13		44.5		M5		9
8	315	42		32		40	17		52.5		M5		9
10	315	42		32		40	17		52.5		M5		9
13	315	47		35		40	17		52.5		M5		9
16	315	47		38		46	19		63.5		M6		9
20	315	60		48		57	24		75		M6		12
25	315	65		57		64	28.5		82		M6		12
32	315	84		75		84	37.5		104.5		M8		14
40	315	91		85		95	42.5		115.5		M8		14

英制直內螺紋 DIN/ISO228

訂貨號			LW		D		L	I		L3		SW1
GE3-G1/8			6		G1/8		69	10		35		22
GE3-G1/4			6		G1/4		69	14		35		22
GE3-G3/8-10			10		G3/8		72	14		36		27
GE3-G1/2			13		G1/2		83	16		42		30
GE3-G1/2-15			15		G1/2		83	16		42		32
GE3-G3/4			20		G3/4		95	18		49		41
GE3-G1			25		G1		113	20.5		56.5		50
GE3-G1.1/4			30		G1-1/4		110	22		60		60
GE3-G1.1/2			38		G1-1/2		130	24		65		70

美制布椎管內螺紋 ANSIB1.20.1

訂貨號		LW		D		L		I			L3		SW1
GE3-N1/8		6		Z 1/8-27		69		10.5			35		22
GE3-N1/4		6		Z 1/4-18		69		14			35		22
GE3-N3/8		10		Z 3/8-18		72		14			36		27
GE3-N1/2		13		Z 1/2-14		83		17			42		30
GE3-N3/4		20		Z 3/4-14		95		19			49		41
GE3-N1		25		Z 1-11.5		113		22.5			56.5		50
GE3-N1.1/4		32		Z 1-1/4-11.5		120		25			60		60
GE3-N1.1/2		40		Z 1-1/2-11.5		130		25			70		70

德標公制外螺紋（DIN 2353輕系列）

訂貨號	LW		D		RA		L		I	L3		SW1
GE3-6L	4		M12X1.5		6		67		10	34.5		22
GE3-8L	6		M14X1.5		8		67		10	34.5		22
GE3-10L	8		M16X1.5		10		74		11	37		27
GE3-12L-10	10		M18X1.5		12		74		11	37		27
GE3-15L	10		M22X1.5		15		82		12	40		30
GE3-15L-13	13		M22X1.5		15		82		12	40		32
GE3-18L	13		M26X1.5		18		82		12	42		30
GE3-18L-15	16		M26X1.5		18		82		12	42		32
GE3-22L	20		M30X2		22		101		14	52		41
GE3-28L	25		M36X2		28		108		14	54		50
GE3-35L	32		M45X2		35		112		16	56		60

德標公制外螺紋（DIN 2353重系列）

訂貨號	LW	D	RA	L	I	L3	SW1
GE3-6S	4	M14X1.5	6	71.5	12	34.5	22
GE3-8S	4	M16X1.5	8	73	12	37	22
GE3-10S	6	M18X1.5	10	73	12	37	22
GE3-12S	8	M20X1.5	12	76	14	38	27
GE3-14S	10	M22X1.5	14	80	14	40	27
GE3-16S	13	M24X1.5	16	86	14	43.5	32
GE3-20S	16	M30X2	20	90	16	43.5	32
GE3-25S	20	M36X2	25	109	18	56	41
GE3-30S	25	M42X2	30	120	20	60	50
GE3-38S	32	M52X2	38	124	22	62	60

(1) PN: bar。

(2) 標準手柄：曲柄帶安裝螺栓。

(3) 標準材料: 閥體、球體、接頭和控制芯軸材料均為碳鋼; 球體處密封件為POM, 接頭和密封芯軸處密封件為丁腈橡膠。

(4) 最高溫度100 ℃。

(5)產品分為“L”型和“T”型，樣本均為L(cháng)型，需要“T”型號請在訂貨號后加“T”。

對材質方面如有其它需求，請咨詢。
