產品名稱：

SAE 法蘭/焊接管

產品系列搜索

請選擇您想要尋找的相關產品系列

產品描述

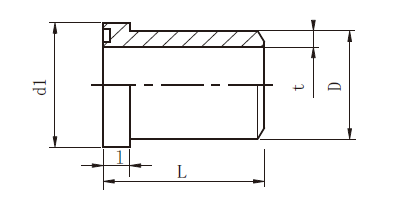

訂貨號	法蘭型號	DXt	尺寸							壓力等級 MPa
訂貨號	法蘭型號	DXt	d1		D	l		L		壓力等級 MPa
3000PSI
AFLW-08-16X2	1/2”	16X2	30.2		16	6.8		41		34.5
AFLW-08-20X2.5	1/2”	20X2.5	30.2		20	6.8		41
AFLW-12-25X3	3/4”	25X3	38.1		25	6.8		50
AFLW-16-25X3	1”	25X3	44.4		25	8		50
AFLW-16-28X3	1”	28X3			28
AFLW-16-30X4	1”	30X4			30
AFLW-16-38X5	1”	38X5			38
AFLW-20-25X3	1.1/4”	25X3	50.8		25	8		55		27.6
AFLW-20-30X4	1.1/4”	30X4			30
AFLW-20-38X5	1.1/4”	38X5			38
AFLW-20-42X6	1.1/4”	42X6			42
AFLW-24-38X4	1.1/2”	38X4	60.3		38	8		57		20.7
AFLW-24-42X5	1.1/2”	42X5			42
AFLW-24-45X5	1.1/2”	45X5			45
AFLW-24-50X6	1.1/2”	50X6			50
AFLW-32-55X5	2”	55X5	71.4		55	9.6		57
AFLW-32-60X8	2”	60X8	71.4		60	9.6		57
AFLW-40-65X6	2.1/2”	65X6	84.1		65	9.6		58		17.2
AFLW-40-70X7.5	2.1/2”	70X7.5	84.1		70	9.6		58		17.2
AFLW-48-80X6	3”	80X6	101.6		80	9.6		58		13.8
AFLW-48-90X8	3”	90X8	101.6		90	9.6		58		13.8
6000PSI
AFHW-08-16X2	1/2”	16X2	31.7		16	7.8		34		40
AFHW-08-20X2.5	1/2”	20X2.5	31.7		20	7.8		34
AFHW-12-16X2	3/4”	16X2	41.3		16	8.8		38
AFHW-12-20X2.5	3/4”	20X2.5			20
AFHW-12-25X4	3/4”	25X4			25
AFHW-16-25X3	1”	25X3	47.6		25	9.5		40
AFHW-16-30X4	1”	30X4			30
AFHW-16-38X5	1”	38X5			38
AFHW-20-25X3	1.1/4”	25X3	54		25	10.3		45
AFHW-20-30X4	1.1/4”	30X4			30
AFHW-20-38X5	1.1/4”	38X5			38
AFHW-20-42X6	1.1/4”	42X6			42
AFHW-24-38X5	1.1/2”	38X5	63.5		38	12.6		50
AFHW-24-45X6.5	1.1/2”	45X6.5			45
AFHW-24-48X8	1.1/2”	48X8			48
AFHW-24-50X8	1.1/2”	50X8			50
AFHW-32-60X8	2”	60X8	79.4		60	12.6		58
AFHW-32-60X10	2”	60X10	79.4		60	12.6		58
