產品名稱：
公制螺紋卡套式 /輕系列法蘭
產品系列搜索
請選擇您想要尋找的相關產品系列
產品描述

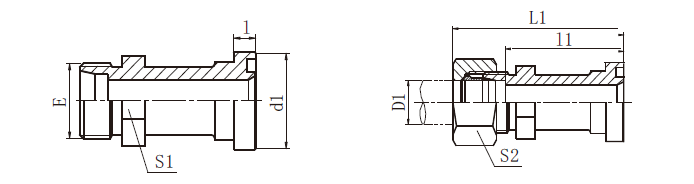

| 訂貨號 | 螺紋E | 法蘭型號 | 管子外徑D1 | O形圈 | 尺 寸 | 壓力等級 MPa | |||||||||||
| d1 | l | l1 | L1 | S1 | S2 | ||||||||||||
| A0FL-22-08 | M22X1.5 | 1/2" | 15 | O210 | 30.2 | 6.7 | 41 | 56 | 24 | 27 | 31.5 輕系列 L | ||||||
| A0FL-26-12 | M26X1.5 | 3/4" | 18 | O214 | 38.1 | 6.73 | 45.5 | 62 | 30 | 32 | |||||||
| A0FL-30-12 | M30X2 | 3/4" | 22 | O214 | 38.1 | 6.7 | 45.5 | 62 | 32 | 36 | 16 輕系列L | ||||||
| A0FL-36-16 | M36X2 | 1" | 28 | O219 | 44.4 | 8 | 46.5 | 63 | 38 | 41 | |||||||
| A0FL-45-20 | M45X2 | 1.1/4" | 35 | O222 | 50.8 | 8 | 47.5 | 69 | 41 | 50 | |||||||
| A0FL-52-24 | M52X2 | 1.1/2" | 42 | O225 | 60.3 | 8 | 53 | 76 | 46 | 60 | |||||||
| A1FL-24-08 | M24X1.5 | 1/2" | 16 | O210 | 30.2 | 6.7 | 41.5 | 60 | 24 | 30 | 35 重系列 S | ||||||
| A1FL-30-12 | M30X2 | 3/4" | 20 | O214 | 38.1 | 6.7 | 46.5 | 68 | 30 | 36 | |||||||
| A1FL-36-12 | M36X2 | 3/4" | 25 | O214 | 38.1 | 6.73 | 45 | 69 | 30 | 46 | |||||||
| A1FL-42-16 | M42X2 | 1" | 30 | O219 | 44.4 | 8 | 49.5 | 76 | 36 | 50 | |||||||
| A1FL-36-20 | M36X2 | 1.1/4" | 25 | O222 | 50.8 | 8 | 48 | 72 | 41 | 46 | 28 重系列 S | ||||||
| A1FL-42-20 | M42X2 | 1.1/4" | 30 | O222 | 50.8 | 8 | 48.5 | 75 | 41 | 50 | |||||||
| A1FL-52-20 | M52X2 | 1.1/4" | 38 | O222 | 50.8 | 8 | 50 | 81 | 46 | 60 | |||||||
| A1FL-52-24 | M52X2 | 1.1/2" | 38 | O225 | 60.3 | 8 | 54 | 85 | 46 | 60 | 21重系列S | ||||||
注：如需帶卡套及卡套螺母整套訂貨，則請在代號后加/A，如A1FH-52-24/A。
