產品名稱：
公制螺紋卡套式 /重系列法蘭
產品系列搜索
請選擇您想要尋找的相關產品系列
產品描述

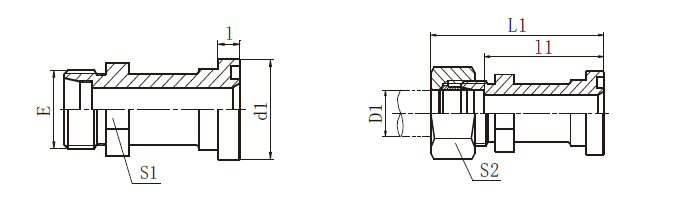

| 訂貨號 | 螺紋E | 法蘭型號 | 管子外徑D1 | O形圈 | 尺 寸 | 壓力等級 MPa | ||||||||||||
| d1 | l | l1 | L1 | S1 | S2 | |||||||||||||
| A1FH-24-08 | M24X1.5 | 1/2" | 16 | O210 | 31.7 | 7.8 | 44.5 | 63 | 24 | 30 | 40 重系列 S | |||||||
| A1FH-24-12 | M24X1.5 | 3/4" | 16 | O214 | 41.3 | 8.8 | 50.5 | 69 | 30 | 30 | ||||||||
| A1FH-30-12 | M30X2 | 3/4" | 20 | O214 | 41.3 | 8.8 | 50.5 | 72 | 30 | 36 | ||||||||
| A1FH-36-12 | M36X2 | 3/4" | 25 | O214 | 41.3 | 8.8 | 51 | 75 | 30 | 46 | ||||||||
| A1FH-36-16 | M36X2 | 1" | 25 | O219 | 47.6 | 9.5 | 60 | 81 | 36 | 46 | ||||||||
| A1FH-42-16 | M42X2 | 1" | 30 | O219 | 47.6 | 9.5 | 60.5 | 87 | 36 | 50 | ||||||||
| A1FH-42-20 | M42X2 | 1.1/4" | 30 | O222 | 54 | 10.3 | 65.5 | 92 | 41 | 50 | ||||||||
| A1FH-52-20 | M52X2 | 1.1/4" | 38 | O222 | 54 | 10.3 | 67 | 98 | 46 | 60 | 31.5 重系列S | |||||||
| A1FH-52-24 | M52X2 | 1.1/2" | 38 | O225 | 63.5 | 12.6 | 73 | 104 | 46 | 60 | ||||||||
注：如需帶卡套及卡套螺母整套訂貨，則請在代號后加/A，如A1FL-52-24/A。
