產品名稱:

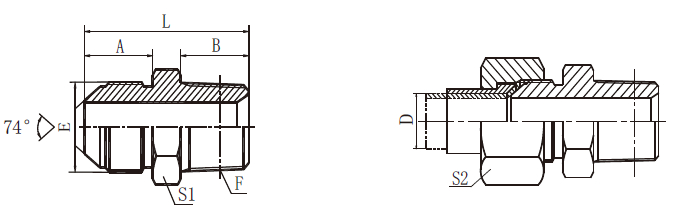

公制外螺紋74°外錐/英錐管外螺紋
產品系列搜索
請選擇您想要尋找的相關產品系列
產品描述
訂貨號 | 螺 紋 | 鋼管外徑 | 尺 寸 | |||||||||||||||
E | F | D | A | B | L | S1 | S2 | |||||||||||
AQ4-10-02 | M10X1 | R1/8"X28 | 5 | 12 | 10 | 28 | 12 | 14 | ||||||||||
AQ4-14-04 | M14X1.5 | R1/4"X19 | 8 | 17 | 14.5 | 37.5 | 17 | 17 | ||||||||||
AQ4-14-06 | M14X1.5 | R3/8"X19 | 8 | 17 | 15 | 38 | 17 | 17 | ||||||||||
AQ4-16-04 | M16X1.5 | R1/4"X19 | 10 | 18 | 14.5 | 38.5 | 17 | 19 | ||||||||||
AQ4-16-06 | M16X1.5 | R3/8"X19 | 10 | 18 | 15 | 39 | 17 | 19 | ||||||||||
AQ4-18-04 | M18X1.5 | R1/4"X19 | 12 | 18 | 14.5 | 38.5 | 19 | 22 | ||||||||||
AQ4-18-06 | M18X1.5 | R3/8"X19 | 12 | 18 | 15 | 39 | 19 | 22 | ||||||||||
AQ4-22-08 | M22X1.5 | R1/2"X14 | 14 | 19.5 | 20 | 47.5 | 24 | 27 | ||||||||||
AQ4-27-08 | M27X1.5 | R1/2"X14 | 18 | 20 | 20 | 50 | 30 | 32 | ||||||||||
AQ4-27-12 | M27X1.5 | R3/4"X14 | 18 | 20 | 20 | 50 | 30 | 32 | ||||||||||
AQ4-30-12 | M30X1.5 | R3/4"X14 | 20 | 23 | 20 | 54 | 32 | 36 | ||||||||||
AQ4-33-12 | M33X2 | R3/4"X14 | 22 | 26 | 20 | 57 | 36 | 38 | ||||||||||
AQ4-36-16 | M36X2 | R1"X11 | 25 | 26 | 25.5 | 61.5 | 38 | 41 | ||||||||||
AQ4-39-16 | M39X2 | R1"X11 | 28 | 26 | 25.5 | 64.5 | 41 | 46 | ||||||||||
AQ4-45-20 | M45X2 | R1.1/4"X11 | 34 | 28.5 | 26.5 | 68 | 46 | 55 |
