產品名稱：
公制螺母和襯套
產品系列搜索
請選擇您想要尋找的相關產品系列
產品描述
公制74°擴口式管接頭訂貨說明：
1、全套擴口式管接頭由下列部件組成：接頭體+螺母+公制襯套
訂貨示例:AQN-12-02/A
2、如單定接頭體，則省略末尾的“/A”。
訂貨示例:AQN-12-02
3、樣本所示訂貨號的材料為碳鋼，如需不銹鋼304材料，請在訂貨號后加“SS”，如需不銹鋼316L材料， 請在訂貨號后加“SSB”如:AQN-12-02/ASSB。

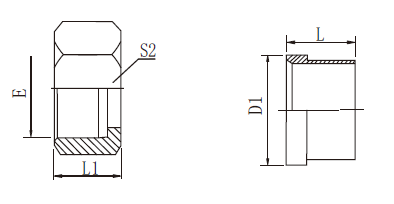

| 訂貨號 | 螺 紋 | 接管外徑 | 尺 寸 | |||||||||||||
| 螺母 | 公制管襯套 | F | D | L1 | S2 | D1 | L | |||||||||
| MJN-05 | MJS-05 | M10X1 | 5 | 13.5 | 14 | 8.7 | 10 | |||||||||
| MJN-06 | MJS-06 | M12X1.5 | 6 | 16.5 | 14 | 10.3 | 11 | |||||||||
| MJN-08 | MJS-08 | M14X1.5 | 8 | 18.5 | 17 | 12.1 | 12 | |||||||||
| MJN-10 | MJS-10 | M16X1.5 | 10 | 19.5 | 19 | 14.1 | 13 | |||||||||
| MJN-12 | MJS-12 | M18X1.5 | 12 | 19.5 | 22 | 16.1 | 14 | |||||||||
| MJN-14 | MJS-14 | M22X1.5 | 14 | 19.5 | 27 | 20.1 | 15 | |||||||||
| MJN-16 | MJS-16 | M24X1.5 | 16 | 20 | 30 | 22.1 | 16 | |||||||||
| MJN-18 | MJS-18 | M27X1.5 | 18 | 20 | 32 | 25.1 | 17 | |||||||||
| MJN-20A | MJS-20A | M30X1.5 | 20 | 24.5 | 36 | 28.1 | 18 | |||||||||
| MJN-20 | MJS-20 | M30X2 | 20 | 24.5 | 36 | 28.1 | 18 | |||||||||
| MJN-22 | MJS-22 | M33X2 | 22 | 25.5 | 38 | 30.5 | 20 | |||||||||
| MJN-25 | MJS-25 | M36X2 | 25 | 26 | 41 | 33.5 | 20 | |||||||||
| MJN-28 | MJS-28 | M39X2 | 28 | 27.5 | 46 | 36.5 | 22 | |||||||||
| MJN-32 | MJS-30 | M42X2 | 32 | 28.5 | 50 | 39.5 | 23 | |||||||||
| MJN-34 | MJS-32 | M45X2 | 34 | 29 | 50 | 42.5 | 23 | |||||||||
